BoshiKamera moduler en billedoptagelseskomponent designet til motorcykel-dashcams, bil-dashcams, panoramaoptagelsessystemer og anden køretøjselektronik, der kræver stabil videoinput. Enheden integrerer en linse, CMOS-billedsensor, billedbehandlingskomponenter og FPC-forbindelse for at give det optiske grundlag for køretøjsoptageudstyr.

Forskellige køretøjsoptagelsessystemer kræver forskellige betragtningsvinkler, billedopløsninger, sensorydeevne og forbindelsesgrænseflader. Boshi leverer flere konfigurationer, herunder 1080P enkeltlinsemoduler, 2K dobbeltlinsemoduler, 360° panorama-fiskeøje-moduler og infrarøde nattesynsløsninger. Linsevinkel, sensorvalg, interfacetype, FPC-længde og andre parametre kan konfigureres i henhold til kundens værtssystem.

For dashcam-producenter og køretøjselektronikintegratorer er billedbehandlingskomponenten ikke blot et kameratilbehør. Sensorkonsistens, linsetilpasning, billedoutputstabilitet, miljøbestandighed og kompatibilitet med hovedkontrolchippen påvirker direkte den endelige optagelsesydelse af det komplette produkt.

Krav til billedoptagelse til køretøjselektronik

Billeddannelsesenheden er ansvarlig for at konvertere den omgivende vejscene til et elektronisk billedsignal, der kan behandles og lagres af optageværten. Dens optiske og elektroniske konfiguration skal derfor matche applikationsmiljøet og den valgte billedbehandlingsplatform.

Boshi leverer løsninger, der dækker forskellige krav til køretøjsoptagelse, fra grundlæggende front-road-optagelse til panoramabilleder med flere kameraer og applikationer i svagt lys.

1. Single-Lens 1080P-konfiguration

1080P-konfigurationen er velegnet til entry-level motorcykel-dashcams, kompakte køretøjsoptagere og applikationer, hvor standard Full HD-optagelse er tilstrækkelig.

2. Dual-Lens 2K-konfiguration

Dual-linse-konfigurationen kan give synkroniseret billedoptagelse til front- og bagkameraer. Den er velegnet til motorcykel- og biloptagelsessystemer, der har brug for dækning af to synsretninger.

3. 360° panoramisk fiskeøje-konfiguration

Fiskeøje-konfigurationen bruger et vidvinkelobjektiv til at fange et større synsfelt. Flere enheder kan integreres i panoramaoptagelsessystemer til optagelse af omgivende billeder og billedsammensætning.

4. Infrarød nattesynskonfiguration

Den infrarøde konfiguration er designet til applikationer, der kræver forbedret billedoptagelse under svage eller svage lysforhold. F1.8-objektivet med stor blænde kan understøtte højere lysindsamlingseffektivitet til natlige optagelsesapplikationer.

Sensor og linsekonfiguration

Forskellige CMOS-sensorer og optiske strukturer påvirker billedfølsomhed, opløsning, dynamikområde og overordnet optageydelse. Boshi tilbyder flere sensor- og linsemuligheder, så kunderne kan vælge en konfiguration i henhold til deres dashcam-hardware- og softwarekrav.

1. CMOS-sensorindstillinger

Tilgængelige sensormuligheder inkluderer GC0307, ​​IMX307 og IMX415. Den passende sensor kan vælges i henhold til den nødvendige opløsning, billedkvalitet, lysmiljø og målproduktkonfiguration.

2. Valgmuligheder for vidvinkelobjektiv

Billedenheden kan konfigureres med 120°, 140° eller 180° vidvinkel- og fiskeøjeobjektiver. Bredere betragtningsvinkler er velegnede til applikationer, der kræver bredere vej- eller omkredsdækning, mens det endelige objektivvalg bør matches med billedbehandlingsalgoritmen og installationspositionen.

3. Konfiguration med stor blænde

En F1.8-objektiv med stor blænde er tilgængelig til applikationer, hvor forbedret lysindsamling er påkrævet, især for motorcykel- og køretøjsoptagelsessystemer, der arbejder i omgivelser med svagt lys.

Tekniske specifikationer

Interfacekompatibilitet med Dashcam-hardware

En bilbilledkomponent skal kommunikere pålideligt med kontrolapparatets hovedkontrolsystem. Interfacekompatibilitet er derfor en vigtig købsovervejelse for OEM- og ODM-kunder.

Boshi tilbyder LVDS, USB og MIPI output muligheder for at understøtte forskellige hardwarearkitekturer. Interfacet kan vælges i henhold til hovedkontrolchippen, kredsløbsdesign, kommunikationskrav og softwareplatform for kundens dashcam.

1. LVDS-udgang

LVDS-konfiguration kan vælges til køretøjselektroniksystemer, der bruger LVDS-baseret billedtransmissionsarkitektur.

2. USB-udgang

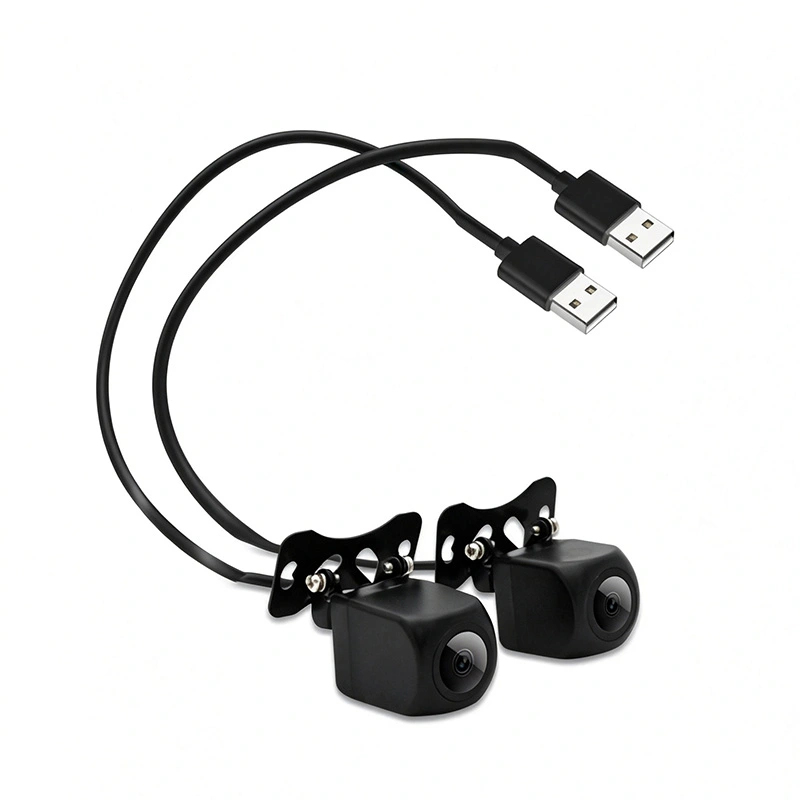

USB-interfacemuligheder er velegnede til kompatible optagesystemer og udviklingsplatforme, der kræver USB-billedinput.

3. MIPI-udgang

MIPI-konfiguration er tilgængelig for kompatible indlejrede systemer og hovedkontrolplatforme, der bruger MIPI-kameragrænseflader.

Miljøkrav til motorcykelapplikationer

Motorcykeloptageudstyr er udsat for regn, vejvibrationer, temperaturændringer og udendørs driftsforhold. Billedoptagelseskomponenten skal derfor vælges i henhold til installationspositionen og miljøkravene for den komplette optager.

Til udendørs motorcykelapplikationer kan Boshi levere forseglede konfigurationer med IP65- eller IP67-beskyttelse i henhold til det valgte design. Det passende beskyttelsesniveau bør bekræftes baseret på det faktiske kabinet, stik, kabel og installationsstruktur for det komplette produkt.

Matching med forskellige optagesystemer

Boshi Camera Module er designet som en konfigurerbar komponent til forskellige bilbilledprodukter i stedet for en enkelt fast kameraløsning. Dette giver producenterne mulighed for at vælge billedkomponenten i henhold til strukturen og funktionerne af deres endelige udstyr.

1. Motorcykel Dashcams

Modulerne kan bruges med enkelt- og dobbeltlinse motorcykel-dashcams. Vidvinkelkonfigurationer kan give bredere vejdækning, mens forseglede designs kan vælges til udendørs installation.

2. Panoramamotorcykeloptagere

Flere fiskeøje-enheder kan kombineres med panorama-billedbehandlingssystemer for at indsamle omgivende visninger til 360° optagelse og billedsammensætning.

3. Bil Dashcams

Modulerne kan konfigureres til front-, bag- eller ekstra kamerapositioner i optagelsessystemer til personbiler og erhvervskøretøjer.

4. Radar- og Vision Fusion-systemer

Kameraenheder kan tjene som den visuelle inputkomponent i systemer, der kombinerer kamerainformation med millimeterbølgeradar. Dette giver producenterne mulighed for at udvikle integreret køretøjsregistrerings- og registreringsudstyr baseret på deres egne algoritmer.

Billedkonsistens til batchproduktion

For OEM-købere er det en vigtig overvejelse at opretholde ensartet billedydelse mellem produktionsbatch. Variationer i sensorkarakteristika, linsesamling, fokus og optisk justering kan skabe forskelle mellem individuelle enheder.

Boshi bruger pixelkonsistenstest under produktionen til at identificere billedabnormiteter og opretholde mere ensartet moduloutput på tværs af batches. Prøvetestning kan også arrangeres før bulkproduktion, så kunderne kan evaluere billedkvalitet og hardwarekompatibilitet med deres eget hovedkontrolsystem.

Tilpasning til OEM-udvikling

Bilelektronikproducenter har ofte forskellige kabinetdimensioner, installationspositioner, krav til kabelføring og billedalgoritmer. Boshi tilbyder derfor konfigurerbare hardwaremuligheder i stedet for at begrænse kunderne til én standardmodulstruktur.

1. Linsetilpasning

Linsevinkel og optisk konfiguration kan vælges i henhold til det påkrævede synsfelt, installationsposition og den endelige optagelsesapplikation. Skræddersyet linseformudvikling kan også diskuteres til specifikke projekter.

2. FPC-længde

FPC-længden kan tilpasses, så den matcher den interne struktur og installationsafstanden af ​​kundens optageudstyr, hvilket hjælper med at reducere unødvendig kabelføring og installationsbegrænsninger.

3. Understøttelse af billedjustering

Boshi kan levere tekniske datablade og billedjusteringsparameterfiler til kundeudvikling. Disse ressourcer kan hjælpe ingeniører med billedkalibrering og sekundær udvikling af det komplette optagelsessystem.

Ansøgninger

Boshis billedbehandlingsløsninger kan integreres i køretøjsoptagelses- og registreringsprodukter, der bruges på tværs af forskellige transportapplikationer.

1. Motorcykeloptageudstyr

Velegnet til frontvendte, bagudvendte, dobbeltkameraer og panoramiske motorcykeloptagelsessystemer.

2. Dashcams til passagerkøretøjer

Velegnet til applikationer til optagelse af køretøjer forfra, bagfra og multikamera, hvor der kræves stabil billedoptagelse.

3. Systemer til erhvervskøretøjer

Kan integreres i optageudstyr til erhvervskøretøjer, der kræver yderligere kamerakanaler til kørselsovervågning og driftsstyring.

4. Intelligent køretøjselektronik

Modulet kan give visuel input til systemer, der kombinerer kameraer med GPS, millimeterbølgeradar, ADAS-algoritmer og anden køretøjselektronik.

Fabrikssupport

Boshi leverer prøvetest og teknisk support til kunder, der udvikler motorcykel- og biloptagelsesudstyr. Før masseproduktion kan kunderne evaluere den valgte sensor, linsevinkel, interface, FPC-konfiguration og billedoutput med deres eget værtssystem.

Til bulk-projekter understøtter Boshi tilpassede linseforme, FPC-længder, tekniske datablade og billedjusteringsparameterfiler. Dette gør det muligt at udvikle komponenten omkring kundens komplette dashcam-arkitektur i stedet for at blive behandlet som en isoleret del.

FAQ

1. Hvilke CMOS-sensorer er tilgængelige?

Boshi tilbyder GC0307, ​​IMX307 og IMX415 sensormuligheder. Den endelige sensor skal vælges i henhold til den nødvendige opløsning, billedkvalitet, lysforhold og kompatibilitet med kundens primære kontrolplatform.

2. Hvilke linsevinkler kan tilpasses?

Fælles muligheder inkluderer 120°, 140° og 180°. Den passende vinkel afhænger af det påkrævede synsfelt og installationspositionen for billedbehandlingsenheden. Tilpassede linseløsninger kan diskuteres til OEM-projekter.

3. Kan kameramodulet bruges udendørs på motorcykler?

Ja. IP65 og IP67 forseglede konfigurationer er tilgængelige til passende motorcykelapplikationer. Den faktiske vandtætte ydeevne af det komplette kamerasystem afhænger også af kabinet, stik, kabel og installationsdesign.

4. Hvilke grænseflader understøttes?

De tilgængelige grænseflader inkluderer LVDS, USB og MIPI. Kunder bør give hovedkontrolchippen eller værtssystemoplysningerne, så den korrekte grænsefladekonfiguration kan bekræftes.

5. Kan FPC-kabellængden tilpasses?

Ja. Boshi understøtter tilpasset FPC-længde i henhold til det interne layout og installationskravene til kundens dashcam eller køretøjselektroniksystem.

6. Kan Boshi levere prøver før bulkordrer?

Ja. Prøvetest er tilgængelig for kunder, der har brug for at verificere billedkvalitet, grænsefladekompatibilitet, linsevinkel og integration med deres egen optagehardware før masseproduktion.

7. Kan kameramodulet understøtte 360° panoramaoptagelse?

Ja. Fiskeøje-konfigurationer med brede betragtningsvinkler kan bruges som billedoptagelseskomponenter i panoramasystemer med flere kameraer. Flere kamerakanaler kan kombineres med kundens billedsammensætningsalgoritme for at skabe et omgivende visningssystem.

8. Kan Boshi levere billedjusteringsparametre til udvikling?

Ja. Boshi kan levere tekniske datablade og billedjusteringsparameterfiler for at understøtte kundetest, billedkalibrering og sekundær udvikling.

9. Hvad er leveringstiden for ordrer?

Produktionsplanen afhænger af den valgte sensor, linse, interface, tilpasningskrav og ordremængde. Prøveordrer og tilpassede projekter skal bekræftes med Boshi i henhold til den påkrævede konfiguration.
